La tecnologia LASER si impone come alleata fondamentale nei processi di misurazione professionali, grazie alla sua precisione e facilità di utilizzo. Oggi, ingegneri e tecnici specializzati possono godere delle potenzialità offerte dai distanziometri laser, strumenti all’avanguardia per la rilevazione accurata delle distanze. RODER ha prodotto un kit applicativo specifico possa elevare l’esperienza di utilizzo di questi dispositivi, ottimizzando la loro applicazione in contesti professionali.
I distanziometri LASER sono dispositivi utilizzati per misurare una distanza in maniera precisa, tramite l’uso di un raggio laser. L’eccellenza in termini di precisione e la capacità di rilevare misure in spazi ampi e ostili li rende indispensabili in molteplici settori, dal costruttivo al manifatturiero.
La tecnologia LASER, grazie alla sua accuratezza e affidabilità, rappresenta una soluzione cruciale nelle moderne applicazioni professionali. Relativamente semplice da utilizzare, riduce notevolmente i margini di errore e il tempo impiegato nelle operazioni di misura convenzionali.
Da oggi disponibile anche per il noleggio pre-acquisto !
Vuoi un aiuto nella scelta del prodotto ? Facile da usare
Questo kit è stato progettato per facilitare l’utilizzo dei distanziometri laser, offrendo un sistema completo di supporto per l’utilizzo del distanziometro LASER LDM42 direttamente sul campo.
In pratica, il kit permette di essere immediatamente operativi e di limitare al minimo le operazioni di cablaggio e programmazione del distanziometro LASER.
E’ sufficiente collegarlo ad una presa di corrente ed il sistema è subito operativo !
Uno dei principali vantaggi di questo kit applicativo per distanziometri laser è la possibilità di integrarlo con un sistema di monitoraggio remoto. Questo permette di visualizzare i dati di misura su display giganti e PLC remoti, semplificando notevolmente il lavoro degli operatori e riducendo il rischio di errori durante le operazioni di misurazione.
Inoltre, il kit applicativo per distanziometri laser di RODER offre anche la possibilità di memorizzare i dati di misura e di generare report dettagliati ( abbinato ad un sistema esterno ), migliorando l’efficienza del lavoro e garantendo una maggiore precisione nelle operazioni di controllo di qualità.
In sintesi, il kit applicativo per distanziometri laser di RODER rappresenta una soluzione completa e altamente performante per semplificare e velocizzare le operazioni di misurazione nel settore del metallo e dei semilavorati. Grazie alla sua affidabilità e alla sua precisione, questo sistema è in grado di garantire risultati di alta qualità e di ottimizzare i processi di lavoro dei professionisti del settore.
Caratteristiche
- Kit completo pronto all’uso, completo di cavi di collegamento, cavi di alimentazione e sensore programmato per le applicazioni più diffuse.
- Controllore elettronico con display LCD e touch screen.
- Software di controllo di facile utilizzo, facilmente configurabile e progettato per essere utilizzato anche da personale non addestrato o qualificato.
- Il kit può essere utilizzato per testare il distanziometro LASER o per alcuni giorni, anche in pose non fisse.
- Il Kit può essere facilmente convertito in un’applicazione finale fissa, integrandolo nella struttura produttiva esistente.
- La facilità di connessione e di programmazione consente di essere operativi in pochi minuti.
Kit opzionale con monitor esterno
Il sistema REDAM-LDM viene fornito sotto forma di Kit completo e pronto per l’utilizzo anche da personale non qualificato.
Il kit comprende :
- Monitor 32 pollici
- Controllore embedded installato nella parte posteriore del monitor
- Staffa per fissaggio a muro con attacco VESA oppure in alternativa piedistallo per installazione su tavolo
- Cavo di alimentazione per monitor e controllore elettronico ( il sensore viene alimentato direttamente dal controllore attraverso in cavo di connessione
- Cavo di connessione per LDM41 ( unico cavo dati e alimentazione ) della lunghezza di 20 metri.
- A richiesta può essere fornito il sensore LASER già programmato e configurato per l’utilizzo
Opzione per installazione wireless
Per le applicazioni dove è necessaria una connessione wireless è possibile fornire un kit aggiuntivo che gestisce la connessione Wi-Fi tra il sensore laser e il monitor di visualizzazione
Applicazioni
Misura di livello in serbatoi, silos o contenitori di grosse dimensioni con visualizzazione del livello su monitor remoti. Il sensore LASER consente una misura precisa e veloce anche di prodotti liquidi dove l’indice di riflessione della superficie è tale da consentire il rilievo dello spot LASER. Il distanziometro LASER è un valido sostituto del distanziometro a contatto oppure al rilevatore ad onde ultrasoniche.

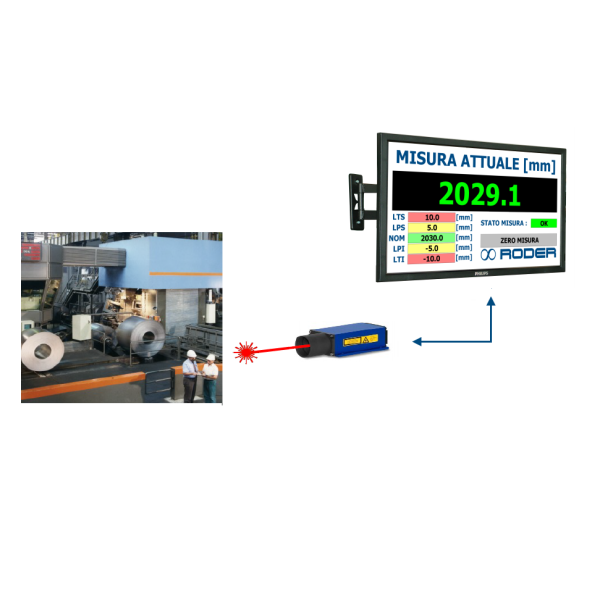

Misura di dimensione, distanza o posizione di oggetti di grosse dimensioni nell’industria metallurgica e siderurgica. Comunicazione in tempo reale della posizione e della distanza a PLC, HMI o dispositivi di controllo di processo. Con i distanziometri LASER è possibile verificare il diametro di coil durante l’avvolgimento per la programmazione delle rampe di accelerazione o di decelerazione. E’ possiible rilevare la posizione di bordo per l’inseguimento del movimento oppure la dimensione di spessore, larghezza e lunghezza di billette e lastre.
Misura di lunghezza, diametro, ovalità e posizione nel settore del legno. Con i distanziometri LASER è possibile misurare la posizione di tronchi o di blocchi di materiale prima della lavorazione. Il dato di posizione, spessore, lunghezza o diametro è possibile trasmetterlo in tempo reale a PLC , HMI o sistemi SCADA. L’irregolarità della superficie del legno non costituisce un problema in quanto i distanziometri LASER serie LDM correggono costantemente i parametri operativi per poter garantire una misura precisa ed affidabile.
Controllo dimensionale nell’industria della carta e del tessuto. Controllo di ansa e di posizione del nastro o del tappeto anche in presenza di materiali con cambio di colore o di spetto superficiale. La misura di distanza può essere trasmessa in tempo reale al controllore di linea ( PLC o SCADA ) oppure visualizzata su un display o su un monitor gigante.
Misura e controllo dimensionale nell’industria del metallo. Le caratteristiche dei distanziometri LASER serie LDM consentono una misura precisa ed affidabile anche in presenza di elevate temperature, in presenza di fumi e vapori oppure su superficie calde. I problemi di emissione di calore o di luce da parte del target da rilevare possono essere eliminati o fortemente attenuati con l’utilizzo di custodie protettive o con l’installazione di filtri ottici
Controllo dimensionale nel settore metallurgico sia su applicazioni a caldo che a freddo. Il distanziometro LASER può fornire in tempo reale la posizione, la distanza e del dimensioni ( spessore, larghezza, lunghezza ) di bramme , blumi e billette sia a temperatura ambiente, sia ad elevate temperature. I problemi di emissione di calore o di luce da parte del target da rilevare possono essere eliminati o fortemente attenuati con l’utilizzo di custodie protettive o con l’installazione di filtri ottici
Misura di posizione su carriponti con funzione di anticollisione. I distanziometri LASER della famiglia LDM consentono il rilievo in tempo reale della posizione e della distanza su carroponti e gru garantendo la funzione di anticollisione. L’installazione dei distanziometri LASER consente anche il rilievo del parallelismo o mancata sincronizzazione delle due portanti laterali. La visualizzazione della posizione, della distanza o del differenziale di posizionamento è visualizzabile anche su monitor giganti oppure è possibile generare allarmi o segnalazioni remote sui sistemi di controllo.
Supervisione della infrastruttura ferroviaria. Rilevamento della posizione e della velocità di treni e di parti in movimento. La capacità di rilevare distanza anche fino a 3 Km consente il rilievo di oggetti che si spostano su grandi distanze o che devono essere intercettati a grandi distanze. La capacità di lavorare su superfici anche molto differenti o con variazioni di colore e di riflettività molto elevate consente di effettuare il rilievo di distanza, posizione e velocità anche su oggetti molto differenti tra loro.
Misura e controllo della posizione, della deformazione e delle vibrazioni di grosse strutture o posizionate a distanze molto elevate.
La capacità di lavorare su superfici anche molto differenti o con variazioni di colore e di riflettività molto elevate consente di effettuare il rilievo di distanza, posizione e oscillazione anche su oggetti molto differenti tra loro. L’utilizzo di datalogger intelligenti consente di effettuare un monitoraggio costante e continuo anche su periodi di osservazione di settimane o mesi. La trasmissione a distanza dei dati consente anche il monitoraggio di più punti di misura o di più strutture da un unico punto di osservazione e controllo.
Misura e controllo della posizione, della deformazione e delle vibrazioni di grosse strutture o posizionate a distanze molto elevate.
La capacità di lavorare su superfici anche molto differenti o con variazioni di colore e di riflettività molto elevate consente di effettuare il rilievo di distanza, posizione e oscillazione anche su oggetti molto differenti tra loro. L’utilizzo di datalogger intelligenti consente di effettuare un monitoraggio costante e continuo anche su periodi di osservazione di settimane o mesi. La trasmissione a distanza dei dati consente anche il monitoraggio di più punti di misura o di più strutture da un unico punto di osservazione e controllo.
- Monitoraggio di processo in acciaierie e laminatoi
- Misurazione della distanza su acciaio incandescente a caldo fino a 1300 °C
- Misura di livello in sili e cumuli
- Monitoraggio e posizionamento di gru e sistemi di trasporto
- Monitoraggio della posizione di veicoli e imbarcazioni
- Monitoraggio di impianti di sollevamento / misurazione dell’altezza di sollevamento e posizionamento degli ascensori
- Misurazione generale della distanza e monitoraggio della posizione
- Misura del diametro dei rotoli / bobine
- Misurazione della distanza nelle tecnologie minerarie, edilizie, forestali e di movimentazione dei materiali
- Rilevamento di spessore, lunghezza e larghezza di manufatti metallici
- Misura del diametro delle bobine di acciaio
- Rilevamento di oggetti in rapido movimento
- Uso come interruttore di prossimità
- Applicazioni di scansione 2D e 3D
- Altimetri di precisione per gru e carroponti
- Misura di deformazione e di oscillazione di grandi strutture come dighe, ponti, grattacieli
- Monitoraggio di versanti di montagne o punti critici.
- Misure di bramme, blumi, billette o semilavorati nell’industria metallurgica
- Misura di posizione di taglio per seghe e tranciatrici
- Controllo avanzamento materiale su presse per lo stampaggio
- Misura avvolgimento o svolgimento materiale su aspo
- Controllo ansa in linee di taglio e slitter
- Misura di velocità su target in movimento
- Misura di livello vernici e prodotti chimici
- Misura e controllo posizione navi in porto o in avvicinamento
Caratteristiche tecniche dei sistemi REDAM-LDM
I sistemi della serie REDAM-LDM sono adatti alla realizzazione di applicazioni di misura e controllo in ambito industriale, geologico, ferroviario e portuale
- Ampie distanze di rilevamento
- Misure di distanze fino a 300 m senza riflettore
- Misure di distanze fino a 3000 m con idoneo sistema riflettente o con target particolarmente riflettenti
- Elevata precisione di rilevamento
- Metodi di misura optoelettronici con componenti ottici ed elettronici di ultima generazione
- Precisione fino a ±1 mm
- Precisione costante indipendente dalla distanza del target
- Facile integrazione in sistemi di automazione o in sistemi di acquisizione dati
- Parametrizzazione flessibile di tutti i parametri di lavoro e di interfacciamento con il mondo esterno
- Facile adattamento all’applicazione ed al tipo di impianto
- Diverse interfacce adatte all’industria
- 4 mA …. 20 mA, Profibus, Industrial Ethernet, RS422, RS485, RS232
- Costruzione affidabile e robusta
- Custodie in alluminio con grado di protezione IP 65 o IP 67
- Riscaldamento integrato per applicazioni esterne
- Impiego in ambienti esterni luminosi con elevata percentuale di luce costante o diffusa
- Sicuro e innocuo
- Radiazione laser visibile e infrarossa
- Laser classe 1 o 2
- Non sono necessarie particolari precauzioni per l’utilizzo o certificazioni aggiuntive
Integrazione con reti wireless Wi-Fi
RODER SRL può fornire tutto il supporto necessario per l’integrazione dei distanziometri LASER in ambito industriale o nel settore del controllo strutturale. Tutti i distanziometri LASER sono interfacciabili attraverso una connessione fisica ( con cavo in rame o fibra ottica ) oppure attraverso una connessione wireless ( Wi-Fi o ponte radio proprietario ).
RODER SRL può fornire software standard o personalizzati per il monitoraggio continuo delle grandezze fisiche rilevate dai distanziometri LASER. L’impiego di datalogger intelligenti consentono il controllo delle grandezze fisiche monitorate anche per lunghi periodi di tempo e la comunicazione in tempo reale di eventuali anomalie anche a distanza attraverso web-server o sistemi di controllo a distanza.
RODER SRL può fornire non solo il software di acquisizione dati e di archiviazione delle misure ma anche tutto l’hardware necessario per la realizzazione dell’applicazione finale. Sono disponibili centraline di acquisizione dati mono o pluri canale, sistemi di acquisizione punto-punto oppure sistemi di controllo distribuiti. E’ possibile inoltre centralizzare i dati provenienti da più distanziometri su una unica postazione di controllo e di archiviazione dati.
Approfondimento sui distanziometri LASER
La famiglia di distanziometri LASER LDM è composta da una serie di dispositivi optoelettronici di misurazione della distanza per applicazioni industriali con interfaccia analogica (da 4 mA a 20 mA) oppure digitale (Ethernet, Profinet, Profibus, RS232, RS422).
I distanziometri LASER della serie LDM vengono impiegati per la misurazione precisa di distanze da pochi metri fino a tre chilometri. La misura di distanza rappresenta un’applicazione consolidata per la tecnologia laser.
Questi sensori ottici utilizzano luce LASER (ad impulsi o modulata) per misurare distanze, altezze, lunghezze, i livelli e le posizioni in un processo senza contatto. Per raggiungere questo obiettivo tutti i componenti lavorano insieme in un sistema complessivo perfettamente coordinato.
Questo sistema è costituito da un emettitore laser, trasmettitori e ricevitori ottici, diodi fotosensibili e sofisticata elettronica e algoritmi per misura di tempo o misura di fase. Utilizziamo diversi principi optoelettronici per i nostri dispositivi di misura, come il tempo di volo, il confronto di fase e l’impulso LASER con back-mixing. Questi metodi consentono singole misurazioni accurate al millimetro, e campi di misura fino a diverse centinaia di metri. Utilizzando i nostri misuratori di distanza LASER è possibile misurare su superfici naturali o su appositi riflettori ottenendo risultati rapidi e precisi.
I misuratori di distanza LASER funzionano usando radiazioni ottiche visibili o invisibili e sono classificati in conformità alle normative vigenti in classe 1 o 2 ( classi sicure per il funzionamento anche senza occhiali di protezione ).
La costruzione compatta permette una facile installazione del misuratore di distanza LASER anche dove lo spazio è ristretto o in applicazioni industriali. Tutti i dispositivi offrono interfacce standard, uscita analogica o digitale dei dati e uscite di commutazione parametrizzabili. La famiglia di distanziometri LASER LDM è particolarmente utilizzata per applicazioni nel settore industriale con interfaccia analogica (4 – 20 mA) oppure digitale (Ethernet, Profinet, Profibus, RS232, RS422, SSI).
Applicazioni di monitoraggio multisensore
Con la famiglia di display remoti REDAM-LDM è possibile monitorare anche processi con sensori multipunto e con una rete di acquisizione multi sensoriale.
