Misura della velocità di rotazione senza contatto: il principio stroboscopico
La misura degli RPM (giri al minuto) di un componente rotante è un’operazione fondamentale nella manutenzione industriale e nel controllo di processo. Il metodo tradizionale con tachimetro a contatto richiede l’arresto della macchina o l’accesso diretto all’albero rotante, con rischi per l’operatore e interruzioni della produzione. Lo stroboscopio industriale risolve entrambi i problemi: misura la velocità di rotazione a distanza, senza contatto fisico e con la macchina in piena operatività.
Come si misura la velocità con uno stroboscopio
Il principio è quello del “congelamento” del movimento: quando la frequenza del flash luminoso corrisponde esattamente alla velocità di rotazione del componente, il componente appare immobile. Questo permette di leggere la velocità di rotazione direttamente sul display dello stroboscopio in RPM o in Hz, senza alcun contatto con la macchina.

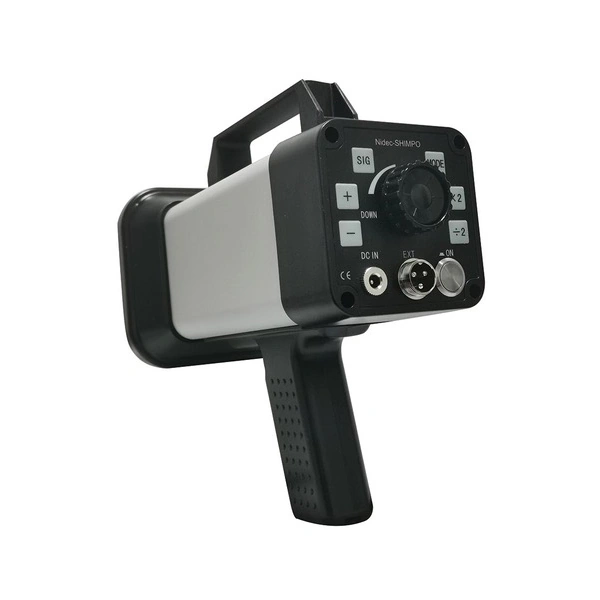

Lo Shimpo DT-735 permette di impostare la frequenza di flash desiderata e di verificare visivamente se il componente appare fermo (corrispondenza esatta), se ruota lentamente in avanti (frequenza troppo bassa) o all’indietro (frequenza troppo alta). Questa procedura permette di misurare velocità nel range 40–19.999 FPM con una precisione di ±0,02%.
Applicazioni tipiche della misura di RPM con stroboscopio
- Motori elettrici: verifica della velocità di rotazione effettiva e confronto con la velocità nominale di targa per rilevare slittamenti nel caso di motori asincroni.
- Ventilatori e pale rotanti: controllo della velocità e ispezione visiva dello stato delle pale senza fermare l’impianto.
- Rulli di laminazione e calandre: verifica della velocità periferica dei rulli in processi di laminazione plastica, carta e tessuto.
- Turbine e compressori: monitoraggio della velocità e ispezione visiva delle palette durante la rotazione.
- Macchine per il packaging: verifica sincronismo tra organi rotanti e traslanti nelle macchine confezionatrici.
Shimpo DT-366 vs DT-735: quale scegliere per la misura di RPM
Per la sola misura di RPM, il modello DT-366 con range 40‑9.999 FPM è sufficiente per la maggior parte delle applicazioni industriali standard. Per applicazioni che richiedono range estesi fino a 19.999 FPM, maggiore potenza luminosa per ambienti con luce ambiente intensa, o per l’ispezione visiva di dettaglio a distanza, il DT-735 offre performance superiori. Innovacheck fornisce entrambi i modelli con consulenza per la scelta più appropriata.
