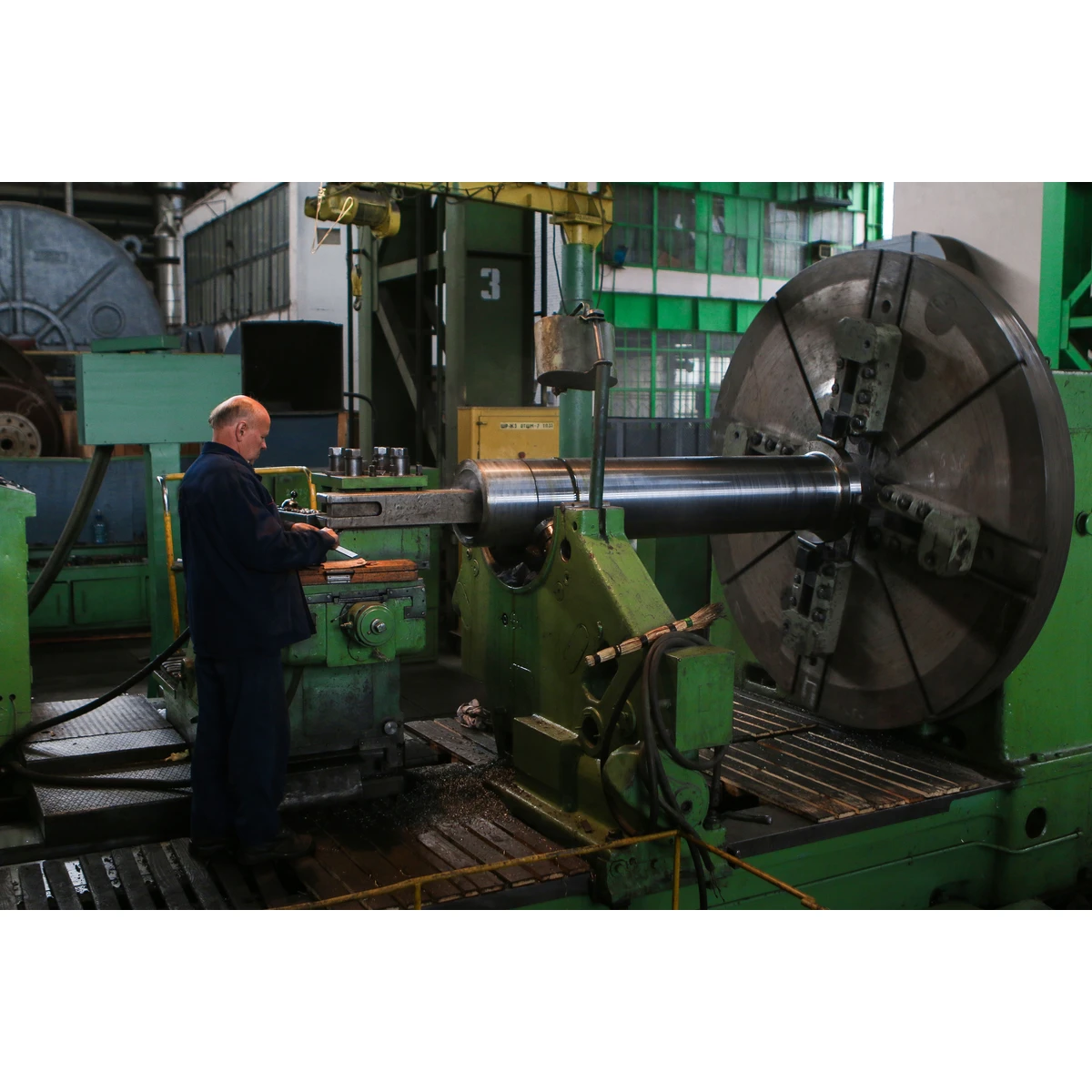

Su un getto di ghisa da otto quintali, su un albero già montato in macchina o su una struttura saldata in cantiere, portare il pezzo in sala prove non è un’opzione. La verifica di durezza deve avvenire dove si trova il componente, e il risultato serve subito: per accettare un trattamento termico, per decidere se un lotto di forgiati prosegue in lavorazione, per documentare una non conformità. In questo scenario il metodo dinamico a rimbalzo è da anni lo standard di fatto, ma la sua affidabilità dipende quasi per intero da come lo strumento viene configurato e applicato.
Il principio è meccanico e diretto. Una massa dotata di punta in carburo di tungsteno viene lanciata contro la superficie da una molla precaricata; la deformazione plastica dell’impronta assorbe energia, e la massa rimbalza più lentamente di quanto sia arrivata. Una bobina misura entrambe le velocità e lo strumento restituisce il rapporto fra velocità di rimbalzo e velocità di impatto, moltiplicato per mille: un materiale più duro assorbe meno energia e restituisce un valore più alto.
Capire quali sono i durometri portatili Leeb, come scegliere il dispositivo di impatto e quali vincoli il pezzo impone alla misura significa distinguere fra un dato utilizzabile in un rapporto di prova e un numero che varia di trenta punti a seconda di dove si appoggia lo strumento. I criteri che contano sono pochi ma rigidi, e riguardano prima il componente e poi la sonda.
Vuoi un aiuto nella scelta del prodotto ?
Che cosa misura davvero il metodo a rimbalzo
Il valore nativo del metodo non appartiene a nessuna scala tradizionale: è un numero HL, una scala propria definita dal rapporto fra le due velocità. Tutto ciò che compare sul display in HRC, HB, HV o HRB è il risultato di una conversione applicata a quel numero. La distinzione non è formale. Il rimbalzo è sensibile al modulo elastico e alla densità del materiale, non solo alla sua resistenza alla deformazione plastica, perciò due leghe con la stessa durezza Rockwell possono restituire valori HL diversi. La misura, inoltre, coinvolge un volume di materiale relativamente esteso sotto la punta, non solo i primi decimi di millimetro: su strati cementati o nitrurati sottili il risultato risente del substrato e sottostima la durezza superficiale.
Durometri portatili Leeb, come scegliere il dispositivo di impatto
Il dispositivo di impatto è la prima decisione. La sigla D è il riferimento generale, con energia di impatto contenuta e punta da 3 mm: copre la grande maggioranza dei componenti in acciaio e ghisa. La variante DC ha corpo accorciato e serve dove non c’è spazio sopra il punto di misura, in fori, cave e sedi di cuscinetto. Il G lavora con energia molto più alta e punta da 5 mm: è la scelta per getti grezzi, grandi forgiati e superfici irregolari, con lettura tipicamente riportata in Brinell. Il C usa energia ridotta e lascia un’impronta piccola, adatto a pezzi trattati superficialmente o già finiti. L’E monta una punta in diamante ed è riservato ai materiali molto duri, oltre il campo utile della punta in carburo.
Massa, rigidezza e finitura: i vincoli che il pezzo impone
Il limite pratico più importante del metodo non sta nello strumento ma nel componente. Perché il rimbalzo sia rappresentativo, il pezzo deve essere abbastanza massivo e rigido da non muoversi né vibrare sotto l’impatto: con il dispositivo D si parla indicativamente di alcuni chilogrammi di massa libera, e di uno spessore di parete sufficiente a non flettere. Sotto quella soglia la misura risulta sistematicamente bassa. Il rimedio è l’accoppiamento a una massa di appoggio, cioè il bloccaggio del pezzo su un supporto pesante con un sottile strato di pasta accoppiante, che rende il sistema solidale. Conta anche la direzione di impatto, perché la gravità altera le velocità: gli strumenti recenti la compensano automaticamente, quelli più semplici richiedono di dichiararla a mano. La finitura, infine, è meno critica che nel metodo a impedenza ultrasonica ma non trascurabile: serve una superficie liscia, priva di ossido e scaglia.
Materiali, conversioni e riferimenti normativi
Ogni famiglia di leghe ha la propria curva di conversione: acciai da costruzione, acciai per utensili, inossidabili, ghise grigie e sferoidali, leghe di alluminio, ottoni e bronzi non condividono la stessa relazione fra HL e scale tradizionali. Impostare il materiale sbagliato è l’errore più frequente, e su una lega non prevista dalla tabella dello strumento la conversione va costruita con una taratura dedicata su campioni di durezza nota. La procedura chiede almeno cinque impatti per punto, con lettura della mediana e scarto dei valori anomali, mantenendo una distanza fra impronte di norma non inferiore a 3 mm e altrettanti dal bordo. Il blocchetto di riferimento in dotazione va verificato a inizio turno: se lo scostamento supera la tolleranza dichiarata, la punta è usurata. I riferimenti sono la ISO 16859 per il metodo Leeb e la ISO 18265 per le conversioni fra scale.
Quando conviene rispetto al metodo UCI e al durometro da banco
I casi d’uso elettivi sono quelli in cui il pezzo è grande e non trasportabile: getti, forgiati, alberi, cilindri, ralle, telai e strutture già montate, dove il metodo dinamico dà una risposta rapida e non richiede una superficie a specchio. Quando invece il componente è leggero, sottile, oppure quando la zona da controllare è un cordone di saldatura o uno strato indurito di pochi decimi, il rimbalzo perde rappresentatività e conviene passare al metodo a impedenza ultrasonica di contatto, che lavora con un carico statico e un’impronta molto più piccola. Il durometro da banco resta il riferimento metrologico, con incertezza minore, carichi calibrati e lettura diretta dell’impronta, ma solo su provini che si possono portare in sala prove.
Un confronto ragionato fra energie di impatto, campi di misura e accessori si trova nella pagina dedicata ai durometri portatili Leeb del catalogo.
