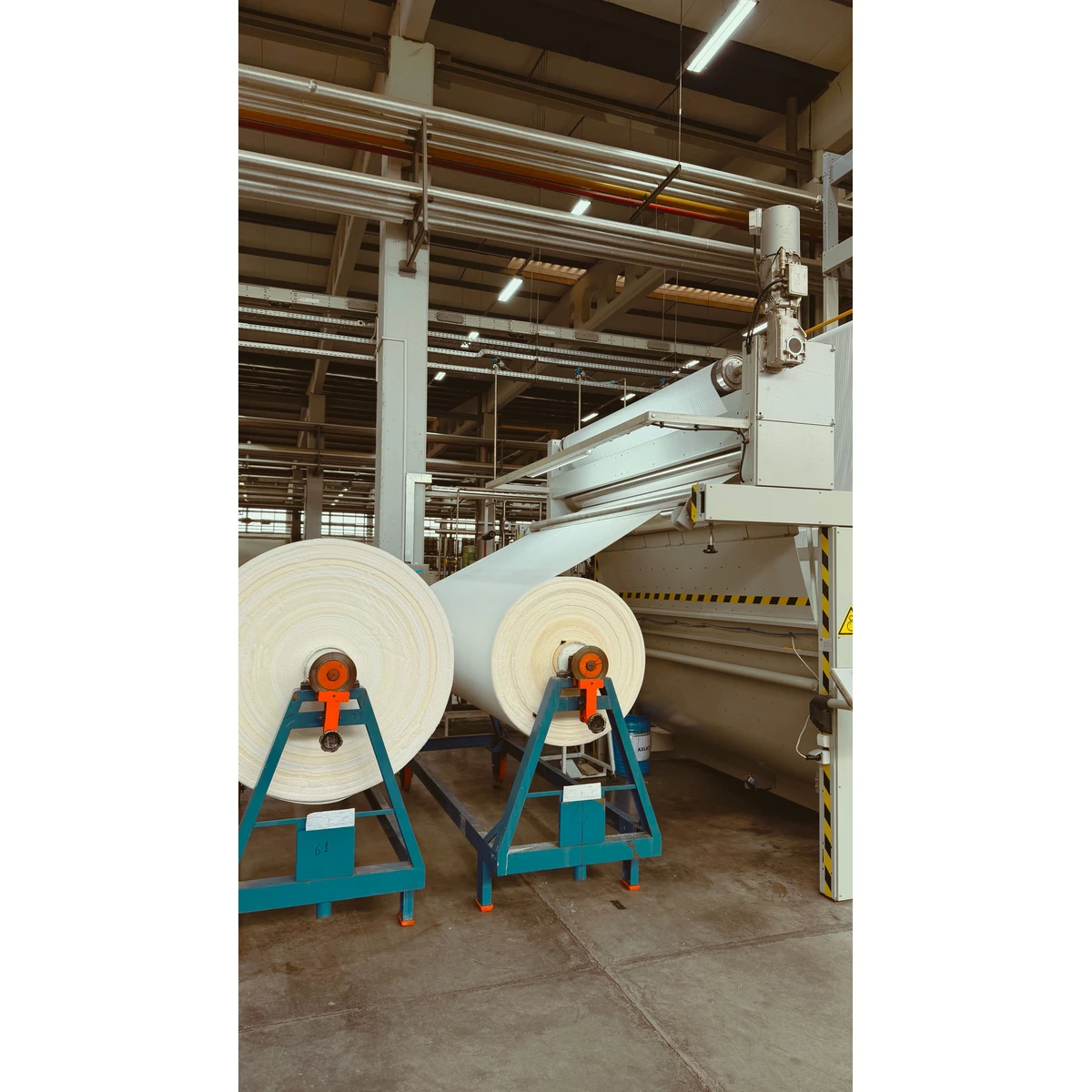

Misurare la velocità di un materiale in movimento senza toccarlo sembra un dettaglio tecnico, ma cambia radicalmente il modo in cui si progetta una linea di produzione. Il laser Doppler confronto metodi è il tema di questo articolo: da un lato la tecnica ottica basata sullo spostamento di frequenza della luce, dall’altro le soluzioni a contatto che da decenni presidiano linee tessili, metallurgiche e di trafilatura.
La scelta non è mai neutra. Un rullo di misura a contatto slitta se la superficie è bagnata o unta, si usura con il tempo e introduce un errore sistematico difficile da individuare finché non compromette un intero lotto. Un sensore ottico non tocca nulla, ma dipende dalla capacità della superficie di diffondere la luce e richiede una distanza di lavoro rispettata con precisione.
In questo confronto non cerchiamo un vincitore assoluto: i principi fisici in gioco sono diversi e rispondono a esigenze diverse. L’obiettivo è fornire i criteri per capire quando conviene una tecnologia senza contatto e quando, invece, un sistema meccanico resta la scelta più solida e più economica.
Vuoi un aiuto nella scelta del prodotto ?
Misurare la velocità senza toccare: laser Doppler a confronto con altri metodi
Il principio è noto da tempo in fisica: quando una superficie in moto diffonde luce coerente, la frequenza della luce diffusa risulta spostata rispetto a quella incidente, in proporzione alla velocità del moto. Misurando questo spostamento si ricava la velocità senza alcun contatto meccanico. Da questa proprieta` discendono i vantaggi più evidenti: nessuno slittamento, nessuna usura di parti meccaniche, nessun errore che si accumula ciclo dopo ciclo su una ruota di misura. Il sensore funziona anche su superfici calde, bagnate, appiccicose o fragili, dove un rullo a contatto danneggerebbe il materiale o si sporcherebbe rapidamente. Il rovescio della medaglia riguarda proprio la sorgente del segnale: la superficie deve diffondere una quantità sufficiente di luce, la distanza di lavoro e l’angolo di incidenza vanno rispettati entro tolleranze precise, e il comportamento a velocità prossime allo zero richiede un’elettronica dedicata. Per questo il confronto con i metodi tradizionali non riguarda solo l’accuratezza, ma anche l’ambiente applicativo reale.
Il principio ottico: che cosa misura davvero il sensore
Il sensore ottico a effetto Doppler proietta due fasci laser che si incrociano sulla superficie in movimento, generando un pattern di frange di interferenza. Il materiale che attraversa le frange diffonde luce con una frequenza modulata proporzionale alla velocità reale, indipendentemente dalla distanza esatta del bersaglio entro il volume di misura: è una differenza sostanziale rispetto ai sensori a triangolazione o a tempo di volo, pensati per la distanza e non per la velocità. La misura è istantanea, ad alta risoluzione temporale, ed è particolarmente indicata dove serve calcolare anche una lunghezza integrando la velocità nel tempo, come nel taglio a misura di cavi, tubi o lamiere in linea continua. Il limite pratico riguarda la superficie: materiali molto lucidi o traslucidi diffondono poca luce utile e richiedono ottiche più sensibili o una diversa angolazione, mentre vibrazioni meccaniche della testa di misura possono introdurre rumore nel segnale se il supporto non è sufficientemente rigido.
Le alternative a contatto sulla stessa grandezza
La ruota di misura appoggiata sul materiale resta la soluzione più diffusa: economica, semplice da installare, accurata quando il contatto è costante e la superficie non è abrasiva. Il suo limite è lo slittamento, che cresce con l’usura del rivestimento o in presenza di umidità, olio o polvere sul materiale. L’encoder montato sul rullo motore evita il problema dello slittamento fra ruota e materiale, ma introduce l’incertezza opposta: misura la rotazione del rullo, non il moto reale del materiale, e ogni gioco meccanico o deformazione della gomma di trascinamento si traduce in un errore sistematico difficile da diagnosticare. Il metodo a marcatura periodica, che rileva il passaggio di riferimenti stampati o incisi sul materiale, offre una misura diretta ma richiede che il materiale porti già questi riferimenti, condizione non sempre disponibile. Tutti e tre condividono un tratto comune: dipendono da una parte meccanica soggetta a manutenzione e sostituzione periodica.
Tabella di confronto fra i metodi
I criteri omogenei per confrontare le soluzioni sono il campo di misura, l’accuratezza ottenibile, la sensibilità alle condizioni della superficie, la manutenzione richiesta e l’installazione. La tabella seguente riassume le differenze principali fra il laser Doppler e i metodi a contatto più diffusi.
| Criterio | Laser Doppler | Metodi a contatto |
|---|---|---|
| Campo di misura | Ampio, tipico da pochi cm/min a decine di m/s | Limitato dalla dinamica meccanica del rullo o della ruota |
| Accuratezza | Elevata, indipendente dallo slittamento | Dipende dall’aderenza fra ruota e materiale |
| Robustezza alla superficie | Richiede diffusione ottica sufficiente | Sensibile a umidità, olio, polvere |
| Installazione | Senza contatto, distanza da rispettare | A contatto, ingombro meccanico |
| Manutenzione | Minima, nessuna parte in usura | Sostituzione periodica di ruote e rivestimenti |
La lettura della tabella conferma che il vantaggio del sensore ottico non è solo l’assenza di contatto in sé, ma la stabilità nel tempo: una volta installato e allineato correttamente, non richiede la sostituzione periodica di parti soggette ad attrito, a differenza dei sistemi meccanici che devono essere ricalibrati o sostituiti a intervalli regolari.
Quando scegliere l’una o l’altra soluzione
La scelta dipende dalle condizioni reali della linea. Dove il materiale è delicato, caldo, bagnato o non può essere toccato per ragioni di qualità superficiale, il sensore ottico risolve un problema che nessun sistema meccanico può affrontare senza compromessi. Dove invece la superficie è opaca, stabile e facilmente accessibile, e il budget è un vincolo stringente, una ruota di misura ben mantenuta può offrire prestazioni più che sufficienti a un costo iniziale contenuto. I casi limite sono i più istruttivi: materiali riflettenti o trasparenti penalizzano il sensore ottico, mentre velocità molto basse o linee soggette a frequenti fermate penalizzano l’accuratezza dinamica dei sistemi meccanici. In entrambi i casi, la taratura periodica secondo UNI EN ISO 9001 e la riferibilità metrologica secondo ISO/IEC 17025 restano indispensabili, qualunque sia il principio scelto: per gli strumenti soggetti a verifica metrologica legale si applicano l’OIML R 61 e la direttiva 2014/32/UE, mentre l’installazione dei sensori ottici deve rispettare i requisiti di sicurezza laser della IEC 60825-1. Per un approfondimento tecnico sul principio Doppler applicato alla velocità e alla lunghezza, la pagina dedicata a laser Doppler raccoglie i criteri di impiego e i riferimenti normativi citati in questo articolo.
