L’archimetro digitale permette la misura di raggi di curvatura e di diametri con il principio della circonferenza che passa per tre punti.
L’archimetro digitale è uno strumento di precisione che consente la misura di diametri e raggi di curvatura in tutti quei casi in cui non è possibile utilizzare un calibro oppure un micrometro.

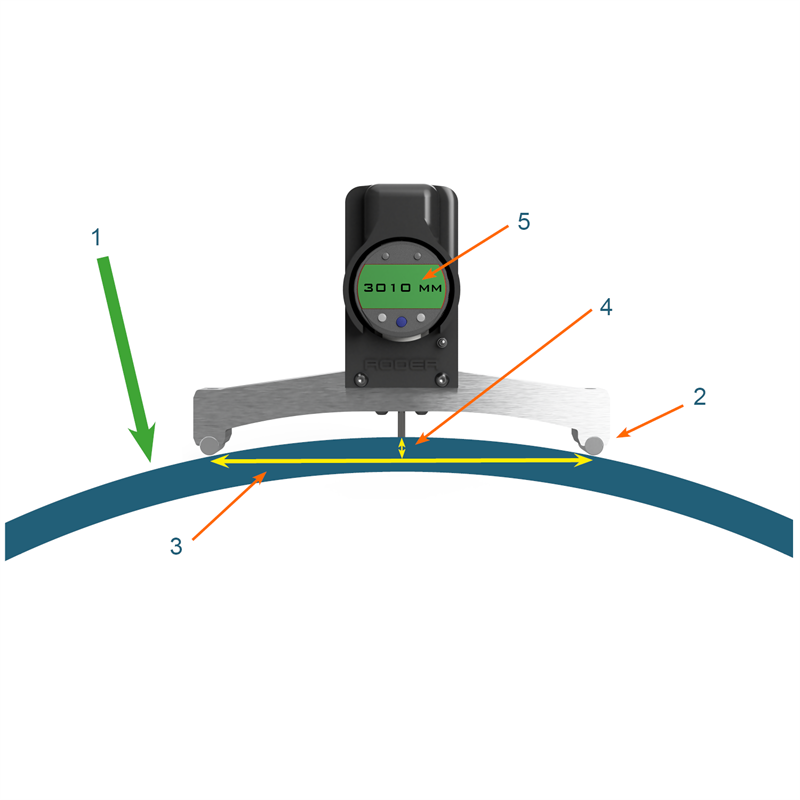

Per misurare un raggio oppure un diametro (1) è sufficiente appoggiare l’archimetro digitale (2) sulla superficie dell’oggetto da misurare.
Nel controllore elettronico dell’archimetro digitale è memorizzato il valore della corda (3) riferita alla distanza tra i due punti di appoggio.
Il valore della corda dipende dal tipo di accessorio installato sull’archimetro digitale e permette di adattarsi sia a raggi piccoli, medi oppure grandi.
Il controllore elettronico consente di misurare lo spostamento dell’asta (4) posta esattamente al centro dei due appoggi.
Il microprocessore intallato nel controllore elettronico calcola il valore di raggio o di diametro applicando una formula trigonometrica.
La misura è istantanea e può essere visualizzata sia in mm che in pollici, sia in valore di diametro che di raggio.
L’archimetro è uno strumenti di misura gestibile anche da personale non esperto e in pochi secondi si possono ottenere misure che non sarebbero realizzabili in altro modo se non con confronto con modelli reali di raggi conosciuti ( dime di confronto ).
La misura può essere fatta anche su profili a raggi variabili, purchè il raggio rimanga costante nel tratto in cui appoggia lo strumento.
Caratteristiche tecniche
Questo misuratore di raggio permette la lettura diretta e istantanea dei valori del raggio interno o esterno per un’ampia gamma di curve, profili, diametri e oggetti cilindrici.
- Comodità: non c’è bisogno di ritagliare delle sagome per conoscere il raggio di una curva, né di rimuovere il pezzo dalla macchina per misurarlo e neanche estrarre il particolare dalla propria sede di installazione ( per esempio tubi interrati, serbatoi installati , calandre posizionate e fissate )
- Facilità d’uso: è facile da usare e il processo di misurazione è velocissimo. Basta posizionare il misuratore all’interno o all’esterno della curva per ottenere automaticamente il valore del raggio di curvatura oppure del diametro dell’oggetto.
- Multimateriale: il misuratore è adatto a qualunque tipo di materiale solido come acciaio, legno o materie plastiche.
- Alta precisione: il margine di errore sul raggio è di soli 0,1 mm ( la precisione di misurazione dipende dalla qualità superficiale del solido da misurare ed è necessario lavorare su una superficie prima di avvallamenti oppure di elevata rugosità superficiale per ottenere la massima precisione ).
- Campo di applicazione: questo misuratore di raggio viene fornito con differenti archi di misurazione e con differenti angoli di appoggio. L’uso dei vari archi offre un campo di misura compreso tra 100 e 10000 mm.
Innovativo e versatile
- Immediatezza nella lettura con il comparatore digitale : Permette una lettura immediata e precisa delle misure, riducendo il margine di errore umano.
- Facile da programmare e da utilizzare : facilita il processo di misurazione grazie all’interfaccia digitale intuitiva.
- User-Friendly :Non richiede competenze tecniche avanzate per essere utilizzato efficacemente. Ideale per operatori di manutenzione e tecnici che necessitano di uno strumento affidabile e facile da usare.
- Gestione di più raggi di curvatura: un singolo strumento può essere utilizzato per misurare diversi raggi di curvatura, rendendolo estremamente versatile e conveniente.
Applicazioni tipiche
- Misura del raggio di curvatura di tubi piegati.
- Misura di diametro esterno di tubi e di condotte ( anche se già posizionati oppure interrati ).
- Misura di diametro interno di centine e di grossi tubi.
- Misura di raggio di curvatura di lamiere curve.
- Misura del diametro di grossi serbatoi oppure di silos, sia durante la costruzione delle singole parti che durante il montaggio ed il posizionamento.
- Misura del raggio di curvatura di particolari plastici stampati oppure termoformati.
- Misura del raggio di curvatura di travi laminate e curvate.
- Misura della forma di particolari stampati o di lamiere curve destinate al settore arredamento.
- Misura della curvatura di vetri o di manufatti con forme geometriche complesse.
- Verifica e confronto del modello matematico di forme geometriche prodotte da CNC.
- Verifica della curvatura di tubi e raccordi.
Casi di successo
- Misura della curvatura di vetrate e di profili di accoppiamento.
- Misura del raggio di curvatura di carrozzerie e parti in lamiera destinate al settore auto.
- Misura del diametro di centine per gallerie oppure per costruzioni.
- Misura del raggio di curvatura di manufatti in cemento e calcestruzzo.
- Misura del raggio di curvatura o del diametro di particolari destinati al settore navale o costruzione di grandi strutture.
- Misura di raggio di curvatura di profili durante la lavorazione su curvaprofilati, piegatrici e sistemi di formatura.
- Misura del diametro di tubi e della conicità di accoppiamento per il settore del trasporto idrocarburi, acqua, liquidi.
- Misura del grado di conicità di flange di accoppiamento per tubi o per serbatoi.
- Misura del diametro o del raggio di curvatura di prodotti calandrati o saldati.
- Verifica corretto montaggio di parti duranti l’accoppiamento e la sigillatura.
